明渠是一种具有自由表面(表面上各点受大气压强的作用)水流的渠道。根据它的形成可分为天然明渠和人工明渠。前者如天然河道;后者如人工输水渠道、运河及未充满水流的管道等。明渠广泛运用于工业废水、城市污水、农业灌溉及公路排水系统中。

      在灌区运行管理中,对流经渠道的水量的测定是一项基本的工作,同时也是最繁琐的工作。明渠流量和水量的实时监测是灌区现代化管理的核心内容之一,也是推动计量灌溉促进灌区节水和提高作物水分生产率的基础条件。明渠河流流量水文测站的基本测量方法已经有 一百多年没有发生大的变化与发展。通常都采用流速仪测流法,将旋桨或旋杯式流速仪放置在河流中进行测流。传统的河流流量测量技术包括人工船测、 桥测、涉水测量、缆道测量等,都属于接触式测量方式。最近几年发展起来的ADCP、ADFM等流量测验 方法是通过采用现代化的声学、压力仪器设备采集河 流流速、测流断面(水位)信息的,因此也属于接 触式测量方法,具有一定的局限性。在洪水期,利用机械式流速仪、ADCP或其它任何仪器进行接触式测 流,有很多困难,还可能会增加仪器的测量误差。河流中的悬移物质可能会阻碍设备和缆线的正常工作, 从而危害在现场进行水文测验技术人员的生命安全。 有时,测量条件非常艰苦,甚至都不能采用流速仪测量方法。当接触式流量测量方法不可行时,就得通过 非接触式测量方法来确定。

     美国地质调查局(USGS)10年前专门成立了水文 二十一委员会(HYDRO 21),专门用于研究可以改变传统流量测量技术的新型流量测量技术。经过多年的努力,在仔细研究了声学、激光和雷达技术及其在相关科学领域中的应用之后,HYDRO 21确定了雷达技术最适合应用于水深、水位高程以及水面流速的远程测量。高频多普勒雷达已被广泛应用于 海岸边测站对海流的测量,毫米波多普勒雷达设备近几年也被我国广泛引进应用于明渠、河流水面流速的测量。

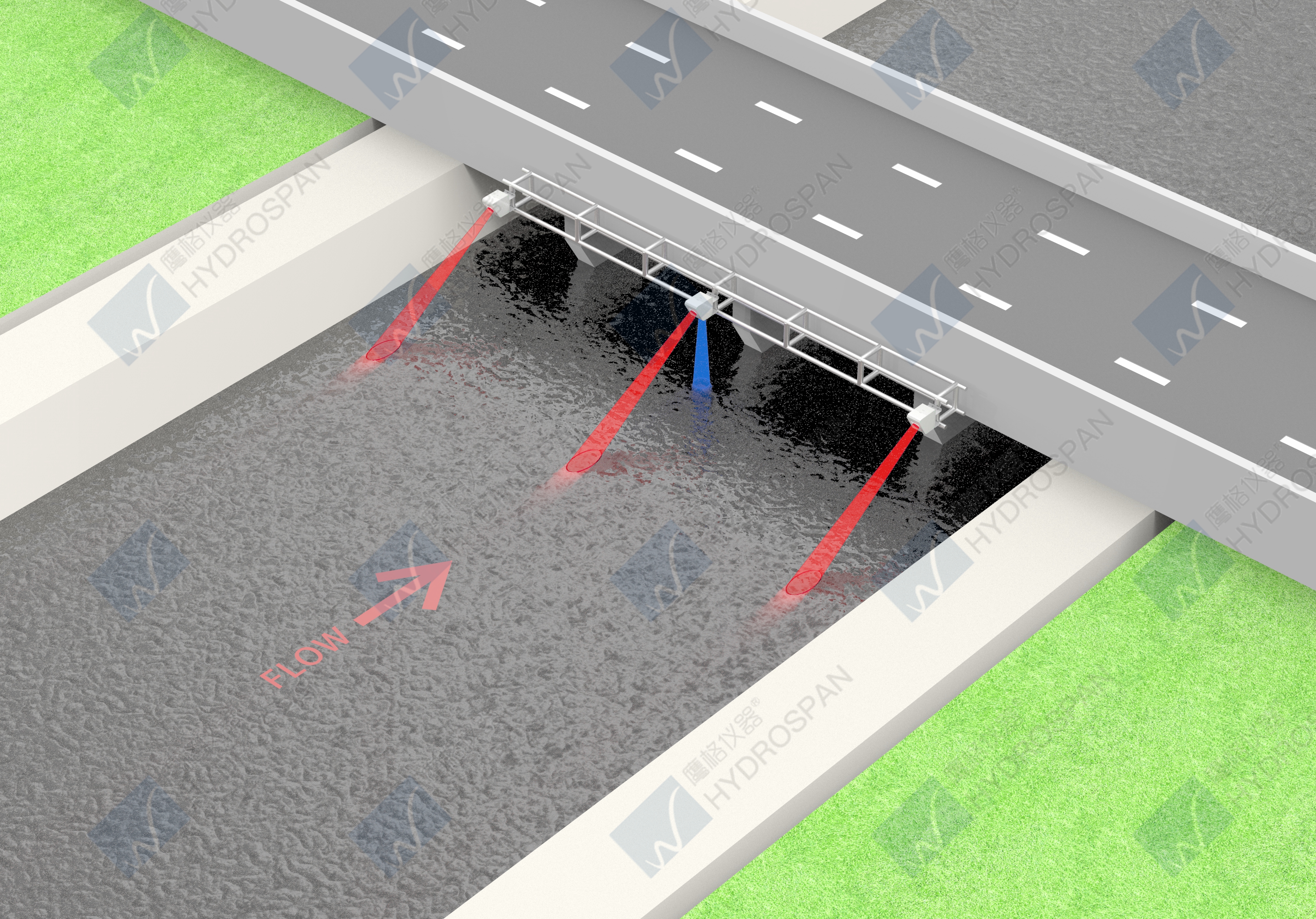

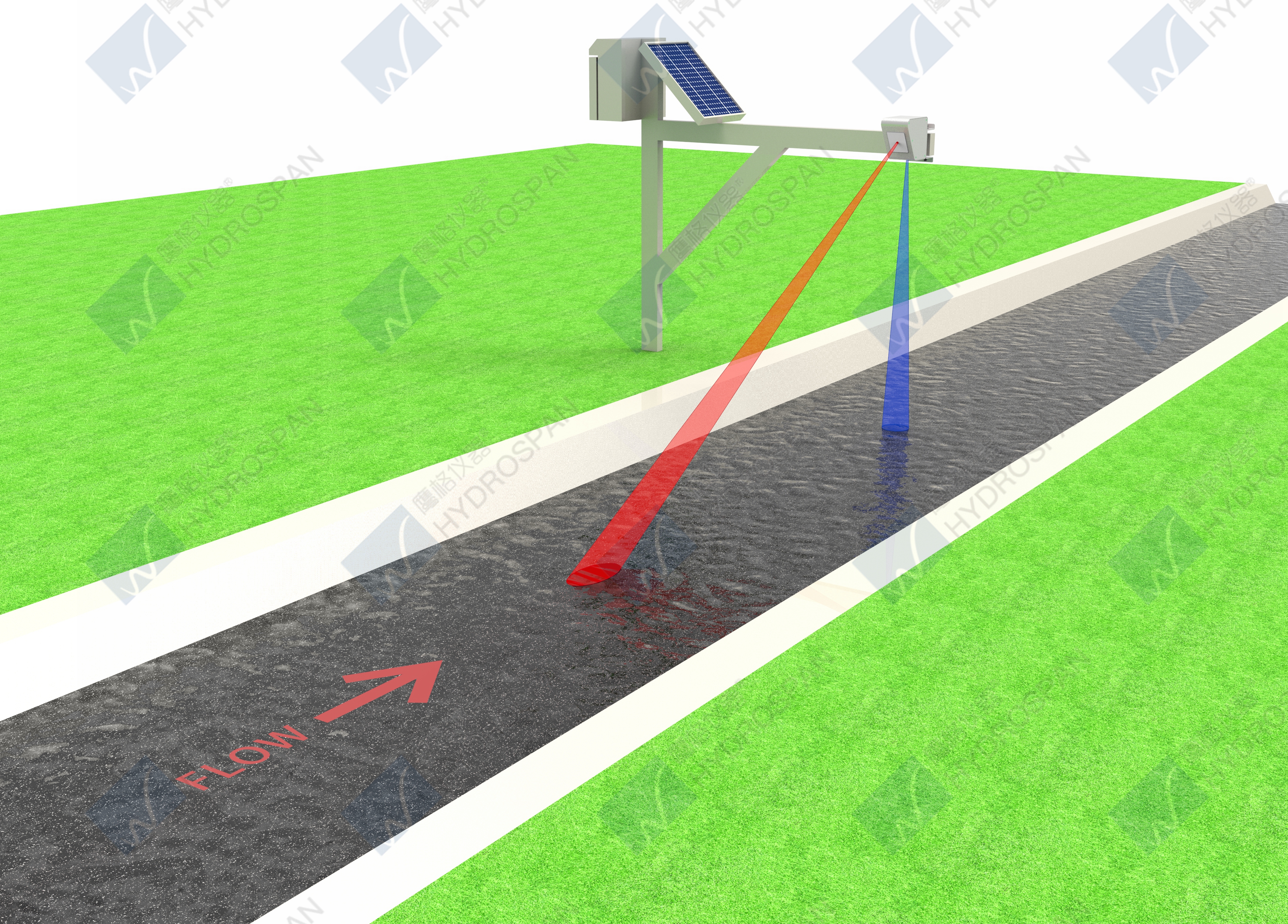

     Geolux格拉克 RSS-2-300W和RSS-2-300W-QX雷达波流速仪和雷达波明渠流量计为灌区和常规明渠在线流量监测提供了一种理想的解决方案,雷达波测流设备以非接触方式测量河流表面流速,通过水位、大断面和测流垂线数据自动计算断面面积和断面虚流量,根据率定的水面系数计算断面流量,生成符合《GB 50179-2015 河流流量测验规范》的测速记载和流量计算表.




典型应用

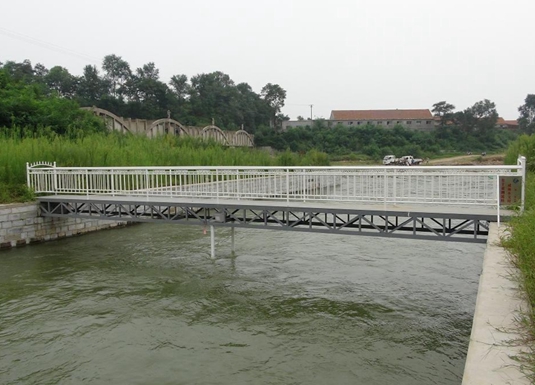

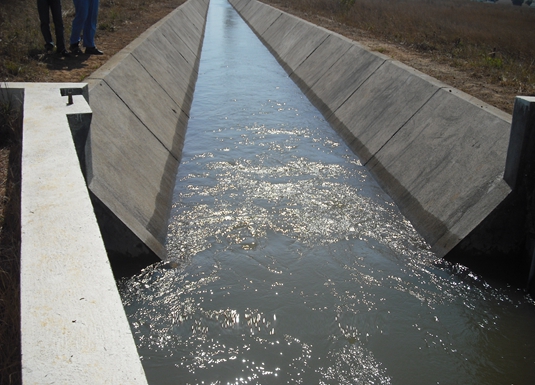

  • 常规梯形和U型灌溉明渠
  • 非满管管道

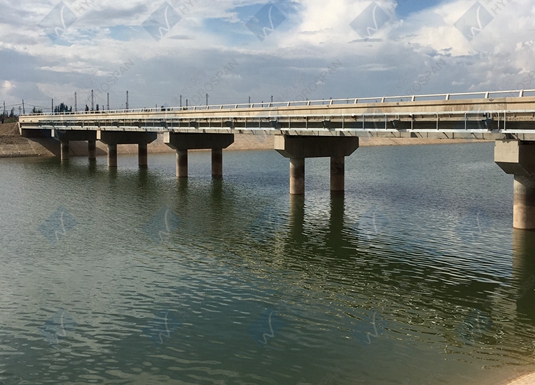

  • 天然输水渠道、运河
  • 露天污水渠道
