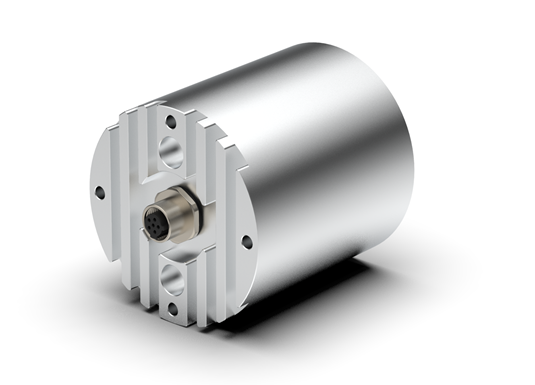

鹰格仪器YGRD-65-D型高精度雷达水位计,采用120G Hz太赫兹雷达测距技术和高增益天线,具有我公司独创的水面波浪消除算法,自适应各种排水管网、明渠和天然河道流态和快速水位变化。YGRD-65-D雷达水位计采用非接触测量方式、不接触水体,不受水质和泥沙、漂浮物影响。本产品符合排水管网IP68防水、防爆要求并通过了国家水利部水文仪器及岩土工程仪器检测中心的检测。

技术原理:鹰格仪器YGRD-65-D系列高精度雷达水位计的工作原理是采用FMCW连续调频波测量空距,雷达波以光速传播,调制信号控制压控振荡器(VCO)产生调频信号,调频信号作用于发射天线发射调频雷达波,雷达波传递至测量目标后反射形成雷达回波,雷达回波由雷达传感器接收天线接收,雷达回波与发射波经过混频器产生混频信号,混频信号经过滤波放大后输出差频信号,差频信号频率与测量距离成正比,测量差频信号频率可间接测量距离。

技术特点:本设备采用RS-485接口可实现数据远距离有线传输或者与SCADA水文遥测系统对接。西安鹰格电子是国内较早在水文水利以及灌溉行业大批量应用雷达水位计的企业,产品成熟稳定,做工优秀并通过了水利部水文仪器及岩土工程仪器质量监督检验测试中心和西北水文仪器检测中心颁发的检验报告。

应用范围:高精度雷达水位计广泛应用于水文勘测、地表水资源监控、灌区量测水和计量、河长制河道监测、市政进排水水量监测、水电站生态下泄流量监测等领域。雷达水位监测系统可实现明渠、天然河道、排水管网水位数据的全天候自动采集与实时监控。

解决问题:1、120G太赫兹雷达水位计为第三代雷达水位计,具有0.1mm极高测量分辨率,解决了传统6.8G和26G雷达水位计测量精度不能满足灌区量测水、水文科学研究等高精度要求的问题 2、解决了常规6.8G和26G喇叭口雷达水位计体积大,扩散角度大,无法应用于排水管网等狭窄环境等固有问题; 3、100米大量程解决了常规6.8G和26G雷达水位计无法安装于大型水库,公路/铁路桥等距离水面位置较高的应用问题。

  • 仪器特点
  • 应用领域
  • 技术参数
  • 资料下载
  • 学术文献
  • 测量精度高,分辨率高、量程宽
  • 最小盲区0.1米
  • 超小波束角,便于适应管网狭窄空距
  • 无机械转动部件,不存在泥沙堵塞或水草、杂物缠绕等问题。
  • 可选模拟量/数字量输出
  • IP68防水
  • 具有数字滤波和回波识别功能
  • 坚固、稳定的传感器封装适合恶劣工业场合;
  • 智能虚假回波学习
  • 连续在线采集
  • 太阳能供电
  • 无线传输,无需开挖电缆沟,对渠道衬砌、植树等工程施工无影响
  • 成本低,安装维护简单,寿命长
  • 河流水位,明渠水位自动监测
  • 排水管网监测
  • 水库坝前,坝下尾水水位监测
  • 调压塔(井)水位监测
  • 潮位自动监测系统,城市供水,排污水位监测系统
测量精度:
±2mm
分辨率
0.1mm
量程
30米,100米
盲区:
~0.1m
接口方式
RS-485,4-20MA 电流信号
工作环境
温度-40~80℃,湿度 0~90% 无凝露
供电
典型12V DC  宽电压
工作电流
≤40mA
防护
IP68 铝合金防护安装罩
