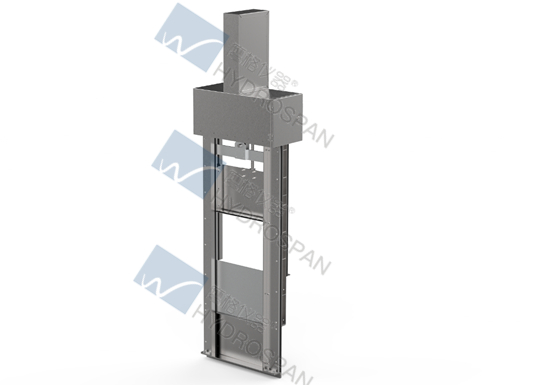

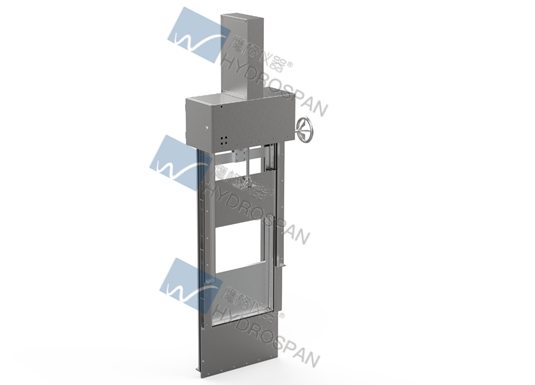

YG-WGI系列高精度堰闸结合测控一体化闸门是由西北农林科技大学和西安鹰格电子合作开发的一款具有高精度量水功能的测控一体化闸门。YG-WGI堰闸结合测控一体化闸门采用了先进的调节式水头流量算法,是一款专门为明渠流量精准测量和控制而开发的测控一体化闸门,YG-WGI测控闸门经水工实验室出厂标定,有效测流精度可达到97%以上。

技术原理:

智能测控一体化闸门是一种自动化明渠控制单元,它可以实现渠道的自动化控制并同步进行渠道流量测量。它集成了闸门、传感器、机电控制系统、供电系统和通讯系统为一体,该设备通过采集水位、过闸流速等数据结合设定目标流量可对闸门自动进行开度调节和启闭。智能测控一体化闸门可实时记录瞬时流量和总流量的记录,向用户提供精准的用水记录。智能测控一体化闸门可根据现场水文条件和灌溉要求提供薄壁堰式、闸孔出流+流量计式(多普勒法、时差法、建筑物法),传动方式可选择丝杆或钢丝卷扬型式。闸门尺寸可按照标准尺寸生产,也可以根据客户的要求定制生产。

智能测控一体化闸门采用专利技术生产制造、本设备可以单独使用,也可以和渠道中其他闸门联动使用达到优化整个渠系流量控制的目的。该设备不仅可以本地管理操控,还可以通过网络进行远程监控。采用智能测控一体化闸门可增强渠道和口门智能化控制能力,提高灌区信息化管理水平。

应用范围:灌区量测水和计量,水量调度、水文勘测、地表水资源监控、河长制河道监测、市政/污水处理厂进排水水量监测、水电站生态下泄流量监测等领域。

解决问题:1、解决了常见测控一体化闸门测量水精度不能满足灌区量测水、水费结算、水文科学研究等高精度要求的问题 2、采用简单实用的闸体结构,无需外接明渠流量计即可实现高精度流量测量,解决了常规测控一体化闸门制造成本和销售价格过高的问题; 3、澳大利亚品牌的测控一体化闸门是业界公认量测水精度较高的产品,国产设备虽层出不穷但大都以模仿国外产品为技术线路,本产品具有自主知识产权,为100%自主研发产品,解决了高精度测控一体化闸门国产化的问题。

  • 产品特点
  • 典型应用
  • 技术参数
  • 资料下载
  • 产品资质
  • 产品视频
  • 技术文献
  • 应用案例

▪一体化高度集成

▪高精度量水,有效流量精度97%以上

▪可调节水头

▪恒定流量、总量控制、时间控制多种控制方式

▪铝合金结构,使用寿命长

▪太阳能/市电互补供电系统

▪闸门开度实时监测

▪累计流量、瞬时流量实时计算

▪本地手动和远程等多种控制方式

▪开放的物联网控制系统和软件平台,远程监控和数据采集
