Geolux格拉克 300W多普勒非接触式雷达波流速仪是由专业从事军事与民用雷达研究的Geolux公司开发。本设备用于监测天然河流、明渠以及地下排污井的水流表面流速,并可结合水位计构成在线流量监测系统。

应用K频段雷达波探测水体流速的技术难点在于低速段的测量,由于在雷达波在平静的水面上难以形成有效的反射信号,因此国内外多数同类产品的起测流速通常在0.2米/s以上,能够稳定测量的实际流速通常在0.5m/s以上。Geolux 300W采用了DSP技术和先进的phyTrack速度检测与跟踪算法,是一款专门针对水体表面流速特征而开发的雷达波流速仪。300W雷达波流速仪提供高达每秒20次以上的采样速率和串行接口并可侦测到小于0.2m/s以下的表面流速。对于较为平滑的水面,300W同样可以提供较好的数据稳定性与重复性。

Geolux 300W非接触式雷达波表面流速仪支持ASCII-S,GLX-NMEA和Modbus RTU通讯协议,并可以根据客户的要求定制通讯协议。本设备根据欧盟CE和美国FCC标准设计制造,并通过了全球范围内经营的认证,这使得它为我们的合作伙伴提供一个理想的解决方案。300W的phyTrack速度检测和跟踪算法可对实时检测到的水流速度进行分析,并提供测量目标的精确统计数据,例如瞬时流速、平均流速、最小和最大流速、实时水量、累计流量等。300W的铸铝合金外壳防护等级达到IP67/68,系统集成商可在现场安装更高级别的防护外壳。300W可提供RS-232、RS-485、SDI-12,CAN和4-20mA等多种通讯接口、十分适合与各种工业控制模块通讯,用于满足客户对河流速度的测量要求。


4         欧盟CE认证


3

欧盟环境符合性证书


2

FCC证书




IMG_3865_副本副本



欧盟制造




  • 产品特点
  • 典型应用
  • 技术参数
  • 资料下载
  • 测验与标定
  • 学术文献
  • 产品资质与认证
  • 产品视频
  • 结构紧凑,低功耗设计
  • 高灵敏度,可测量小于0.2m/s的极低流速
  • 自动识别水流方向
  • 内置角度传感器,20-60度俯角自动补偿
  • 宽输入电压范围,适用于太阳能供电应用
  • 支持多种通信接口(RS-232,RS-485,SDI-12,CAN,4-20mA输出)
  • IP67/IP68外壳,适合室外和恶劣环境应用
  • K波段24GHz选择可在全球各地运行
  • 先进的phyTrack水体跟踪算法
  • 水流数据的详细统计
  • 可配置的传入,传出或两个对象检测与统计数据的积累为选定的方向
  • 可自定义的通信协议
  • 雷达的设置,实时监控和统计分析的PC应用程序软件
  • 易于在桥梁,缆道、墙壁或雷达水位计现有支架上安装
  • 可选的OEM嵌入式模块
  • 可选的无线通信模块
  • 可选一体化太阳能供电模组
  • 水文断面雷达波在线测流系统
  • 洪水应急监测系统
  • 灌溉明渠水量流量监测系统
  • 末级渠道水量流量监测系统
  • 污水、下水井流量在线监测系统
  • 化工危险液体流量监测系统

基本参数

雷达类型 K-band 24GHz Doppler radar
雷达波束角 12° -24°可调
流速测量范围 0.1 m/s to 20m/s
分辨率 0.001 m/s
流速精度 ±0.01 m/s
侦测距离 0.1-50 m
防护等级 IP67,可选IP68


电气参数

输入电压 9 to 27 VDC
功耗 < 1,35W (typical 1,0W)
最大工作电流 < 100 mA, 具有休眠模式
工作温度范围 -40°C to +85°C
(无加热或散热装置)
仪器尺寸 110mm x 90mm x 50mm

通讯接口

串行接口 1 x serial RS-485 half-duplex
1 x serial RS-232 (two wire interface)
波特率 1200 bps to 115200 bps
通讯协议 Modbus RTU

ASCII-S, GLX-NMEA,

模拟接口 4-20mA(定制)
报警输出 2 x open collector, max 50V 200mA
端子 M12 circular 12-pin
行业认证

EN 50293:2000
EN 61000-6-2, EN 61000-6-4:2007
EN 61000-3-2:2006+A1:2009+A2:2009, EN 61000-3-3:2008
EN 300 440-1, EN 300 440-2
FCC Part 15 Subpart C,水利部水文仪器检测中心CMA认证

outline

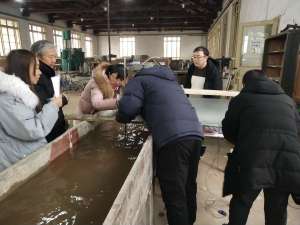

         西安鹰格电子科技有限公司目前拥有U型和梯形变频动态测试水槽,可进行多断面精细流速比对试验也可用于检测和标定0.05-0.8m/s表面流速和流量校准。陕西省水文仪器检测中心拥有一条我国最长的164米静态水槽,可用于检测和标定0.2-6m/s表面和测深流速。公司同时与业内知名高校西安理工大学和西北农林科技大学水建学院保持技术合作和学术支撑。

        我们认为国外先进的仪器设备引进到国内,不是简单的拿来主义。必须要对仪器在各种实地恶劣环境下进行反复测试与优化,让设备能够充分适应国内水文环境才能向客户进行销售,只有皮实耐用、测量准确、符合国人使用习惯的设备才能被用户接受。本着科学严谨和为对产品质量负责的态度,我们确保每台进口雷达流速仪产品,出厂前都要进行二次电磁检测和水文校准。

EN Test Report Summary

Test performed by: SIQ – Slovenian Institute of Quality and Metrology

Test report No.: T251-0760/11

Date: 2011-09-22

Standards: EN 50293:2000

EN 61000-6-2:2005

EN 61000-6-4:2007

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-3:2008


CE 证书


FCC Test Report Summary

Test performed by: SIQ – Slovenian Institute of Quality and Metrology

Test report No.: T251-0864/11

Date: 2011-09-22

Standards: FCC Part 15, Subpart C
